12au7前级放大的制作

secaizhishen · 发表于 2021-3-10 00:46:58

本帖最后由 secaizhishen 于 2021-3-17 15:04 编辑

其实我是想做诗醉线路的前级，这是坛主极力推荐的，但阴差阳错买错了板子，但整体电路差异并不是非常大，某声家的板子，如果你需要买诗醉的板子当然更好，但都需要做一些相应的调整
供电为单ac12v低压灯丝高压为单ac200v 需要做的几个调整 3个100uf滤波，原机自带的就是三个拆机的，像极了经历了二战，换成100ufbc威世，
10uf西门子电解换成10uf蒙多夫电解，这个很重要，如果是原机的西门子，声音会相对朦胧
输出耦合cde绿精灵换成力发450系列 2.2/3.3uf

。。。。。。困了，明天更

secaizhishen · 发表于 2021-3-10 00:47:53

secaizhishen · 发表于 2021-3-10 15:20:20

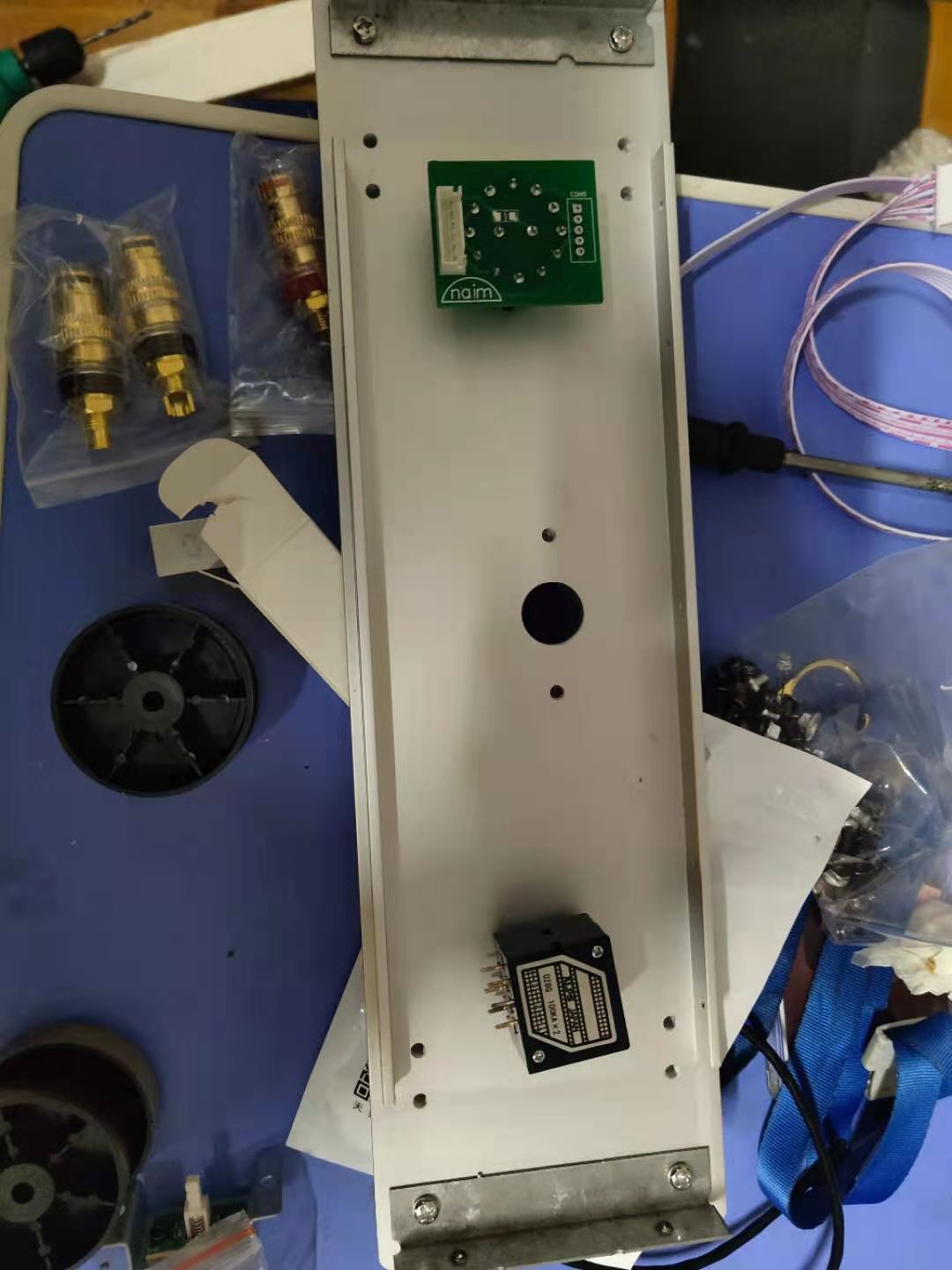

机箱前板的电位器和波段开关位置要开好孔，alps电位器当然是首选推荐的，但这个电位器所需要的开孔比正常的要大，所以前面板的电位器孔位必须用钻头扩张一下，当然，这在选用机箱时候就必须要考虑好你需要做的是什么，一般机箱的选购上，都会有很多选择，这里我选择的是前板带电位器和波段开关孔位，背板4个香蕉母座输出将其中两个改为莲花作为输出，8个莲花孔位输入，作为音源的切换。

电位器用屏蔽线接好，当然如果有屏蔽胶带我更推荐将屏蔽胶带黏在电位器外部，以保证音源不受变压器干扰。电位器的连接方法：旋钮朝外，阵脚向上，从右边上下两个角分别是输入左右声道，中间上下为输出，醉左边连个可以短接，为公共地线角

secaizhishen · 发表于 2021-3-10 15:21:36

secaizhishen · 发表于 2021-3-10 17:22:01

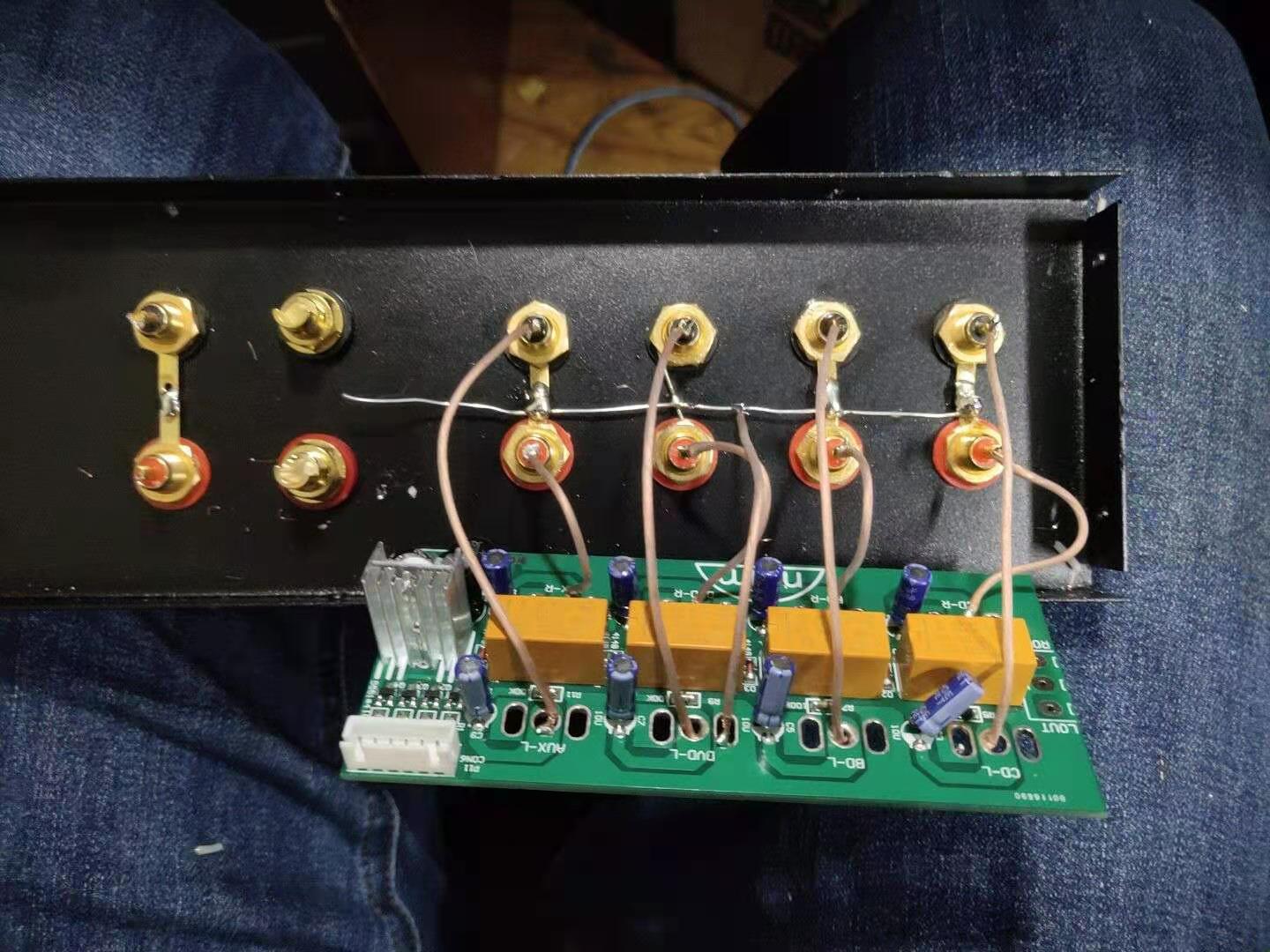

连接好音源切换板和输入端子。电切换路板中地线位置都是相通的，但我依旧建议每块底线位置都链接至端子地线接口。

secaizhishen · 发表于 2021-3-10 17:26:27

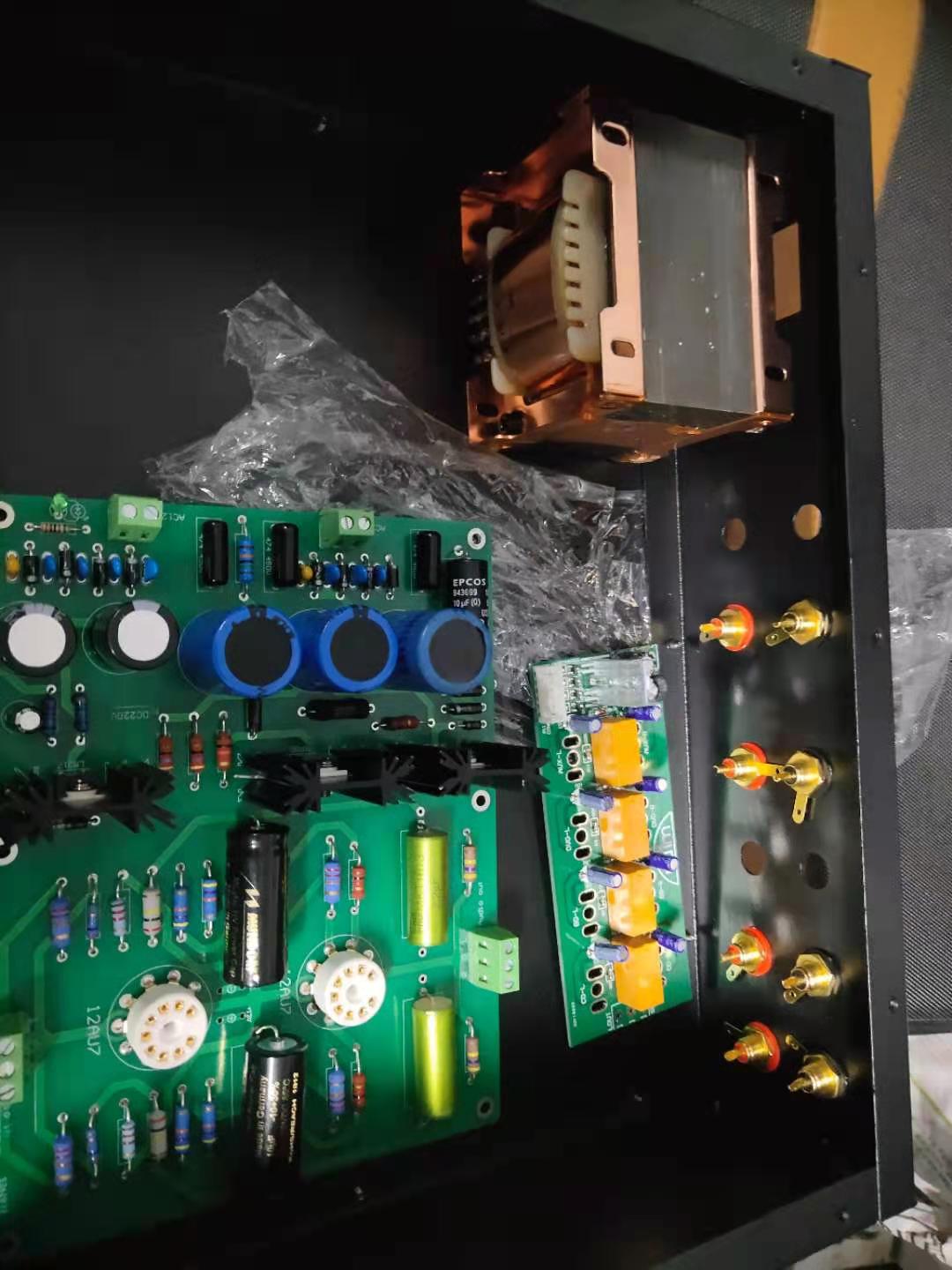

固定好每个模块的位置进行对底板的打孔安装铜柱或尼龙柱，用于安装固定每个模块。pcb注意底部的绝缘，一般我会在pcb底部贴上胶带。这里必须注意的是，尽量将电源牛远离所有音源部分，尽量靠近家用电输入口。电源牛对音源的影响会很大，非常容易造成底噪。

secaizhishen · 发表于 2021-3-10 17:42:08

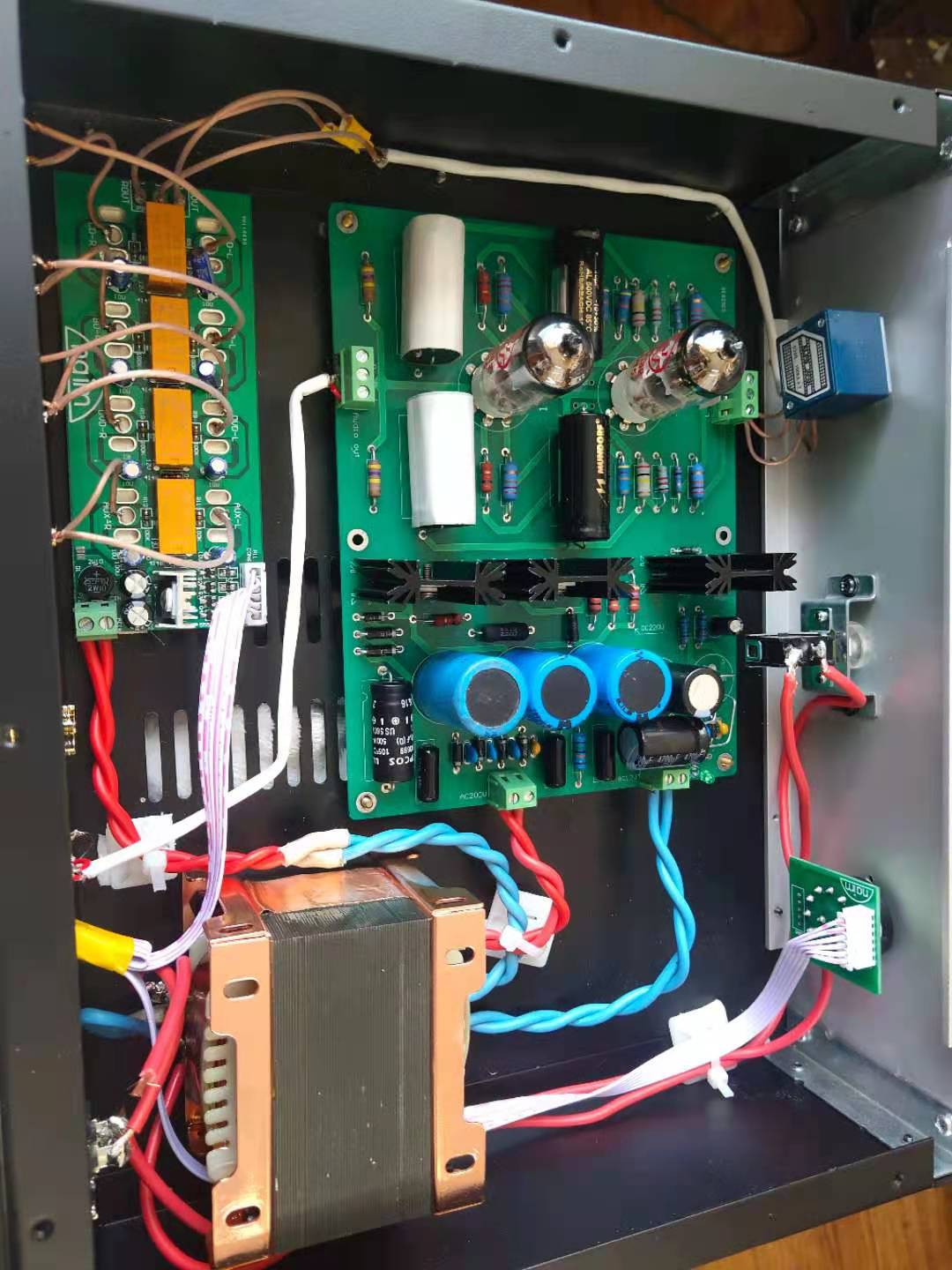

连接好所有的导线，尽量将各个线整理的整齐，由于屏蔽线没有了，左侧败笔请无视，

装箱完成

电子管中，我所选用的是杰克jj的12au7  这款电子管具有极强的音乐味儿，130多的价格虽然不算低，但对于12au7这款本身就是高价的电子管来说，还是不错的选择
实际测试中  对比单用后级双对管东芝5200 这款后级本身来说是我一款失败品，变压器过小，导致实际电流仅仅高于甲乙类，远没到纯甲的标准，音色上，中频较甜，低音下潜稍弱，高音尖锐，尝试改变耦合电容，却发现较为发烧的电容对其改变都不大，确是较为便宜的尼吉康绿皮高音的改善好了很多，加入此前级后音色变暖，高低音相对均衡，改变巨大。好听了非常多
对其6p13单端加入此前级后，效果却不尽人意，虽然声音变得干净很多，而且是很明显的改变，但丧失了6p13本身的胆味，同时声场变窄。
总体来说12au7前级是还是不错的，对于后级音色的改变，相比几百元的6n2、6n1要大得多，关键也在于其搭配，当然最推荐的就是应用于石机的前级放大。
当然若果喜欢流行一点，12au7也可以选购欧美的管子，这取决于听者的喜好这就像有人喜欢6p1  而我却讨厌至极

无想牧歌 · 发表于 2021-3-10 18:30:09

secaizhishen 发表于 2021-3-10 17:42
连接好所有的导线，尽量将各个线整理的整齐，由于屏蔽线没有了，左侧败笔请无视，
装箱完成

看着不错，没贴线路图。

secaizhishen · 发表于 2021-3-10 21:25:17

本帖最后由 secaizhishen 于 2021-3-17 15:03 编辑

无想牧歌发表于 2021-3-10 18:30
看着不错，没贴线路图。

某宝某声家的 pv12和西电两张板子可以考虑磨机方法一样
