I2S与SONY信号的互相转换

断桥残雪

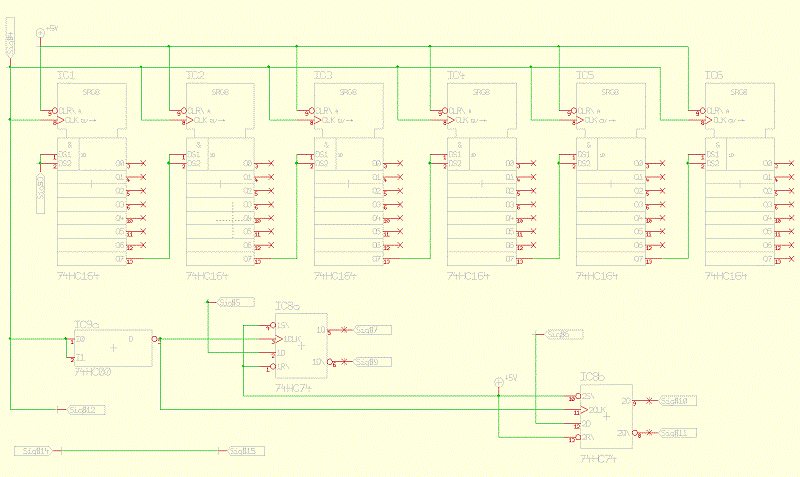

此电路允许您直接将任何译码器/接收器与解码器相结合，而无需在两者之间重采样、超采样或滤波。您只需要弄清楚左对齐和右对齐数据需要如何转换。下面你会发现飞利浦I2S信号和索尼解码器格式的一些例子。

Sig$3	来自译码器/接收器的串行数据
Sig$4	BCK来自译码器/接收器
Sig$14	来自译码器/接收器的                        LRCK
Sig$7	移动右通道数据去解码器
Sig$9	移动右通道反相数据转到解码器
Sig$10	移动左通道数据将去解码器
Sig$11	移动左通道反相数据转到解码器
Sig$12	BCK去解码器
Sig$15	LRCK去解码器
Sig$5	从移位器过来的转移后的右通道数据
Sig$6	从移位器过来的转移后的左通道数据

索尼解码器
	延迟	Sig$5	延迟	Sig$6
16位DAC	24	IC3/Q7	48	IC6/Q7
18位DAC	22	IC3/Q5	46	IC6/Q5
20位DAC	20	IC3/Q3	44	IC6/Q3
24位DAC	16	IC2/Q7	40	IC5/Q7
飞利浦解码器
	延迟	Sig$5	延迟	Sig$6
16位DAC	15	IC2/Q6	47	IC6/Q6
18位DAC	13	IC2/Q4	45	IC6/Q4
20位DAC	11	IC2/Q2	43	IC6/Q2
24位DAC	7	IC1/Q6	39	IC5/Q6
